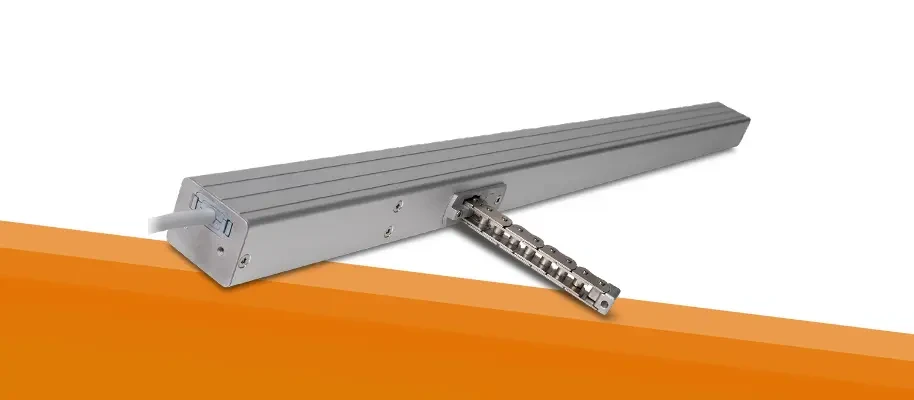

Kako pravilno odabrati lančani pogon za ventilaciju i RWA sustav?

Odabir lančanog pogona za prozore nije samo pitanje sile i hoda. U projektiranju fasada, atrija i RWA sustava važno je razumjeti razliku između ventilacijskih i odimljivačkih primjena, zahtjeve norme DIN EN 12101-2 te način upravljanja pogonima u svakodnevnom radu i u slučaju požara.

1. Ventilacija ili RWA – ključna razlika

Ventilacijski pogoni koriste se za svakodnevno prirodno prozračivanje. Fokus je na tihom radu, kontroli hoda i dugotrajnosti sustava. U tim primjenama često su dovoljne sile od 200 do 300 N.

RWA (odvod dima i topline) sustavi imaju sigurnosnu funkciju. U slučaju požara moraju pouzdano otvoriti prozor ili fasadni element. Ovdje je presudna usklađenost s normom DIN EN 12101-2 (u kombinaciji s ispitanim sustavom profila i okova), kao i pouzdana tehnologija aktivacije.

2. Kolika sila je potrebna?

Potrebna sila ovisi o:

• dimenziji i težini krila
• položaju ugradnje (gore, dolje, bočno)
• kutovima otvaranja
• opterećenju vjetrom

Tipične vrijednosti:

• 200–300 N – standardni ventilacijski prozori
• 500 N – veća krila i zahtjevnije fasade
• 650 N – teški i veliki elementi u RWA primjenama

3. 24 V DC ili 230 V AC?

24 V DC standard je u RWA sustavima jer omogućuje centralno napajanje i sigurnosnu aktivaciju putem upravljačke centrale.

230 V AC pogoni koriste se prvenstveno za ventilacijske primjene gdje nije potrebna sigurnosna funkcija odimljavanja.

4. Sinkronizacija više pogona

Kod širokih ili teških krila često je potrebno koristiti dva ili više pogona. U tom slučaju važno je osigurati stvarnu sinkronizaciju (master–slave princip) kako bi se izbjeglo torzijsko opterećenje krila.

Sustavi s BUS komunikacijom omogućuju međusobnu koordinaciju pogona i precizno usklađeno kretanje.

5. Estetika i integracija u profil

U arhitektonski zahtjevnim projektima važna je minimalna vidljivost pogona. Profilno integrirane izvedbe omogućuju skriveno rješenje bez narušavanja dizajna fasade.

Zaključak

Ispravan odabir lančanog pogona zahtijeva analizu funkcije (ventilacija ili RWA), potrebne sile, načina upravljanja i arhitektonskih zahtjeva. Stručno dimenzioniran sustav osigurava pouzdan rad, dugotrajnost i sigurnost objekta.

Za tehničko savjetovanje i odabir odgovarajućeg modela obratite se našem tehničkom timu.
