RJEŠENJA ZAVrata s panik funkcijom E i RWA motorom

Rješenje povezuje siguran izlaz u slučaju nužde s automatskim otvaranjem vrata kao dijela RWA sustava. Panik brava s funkcijom E omogućuje otvaranje vrata sa strane evakuacije u svakom trenutku, dok je pristup s vanjske strane kontroliran. RWA pogon omogućuje automatsko otvaranje vrata radi osiguranja dovoda zraka za odvod dima i topline.

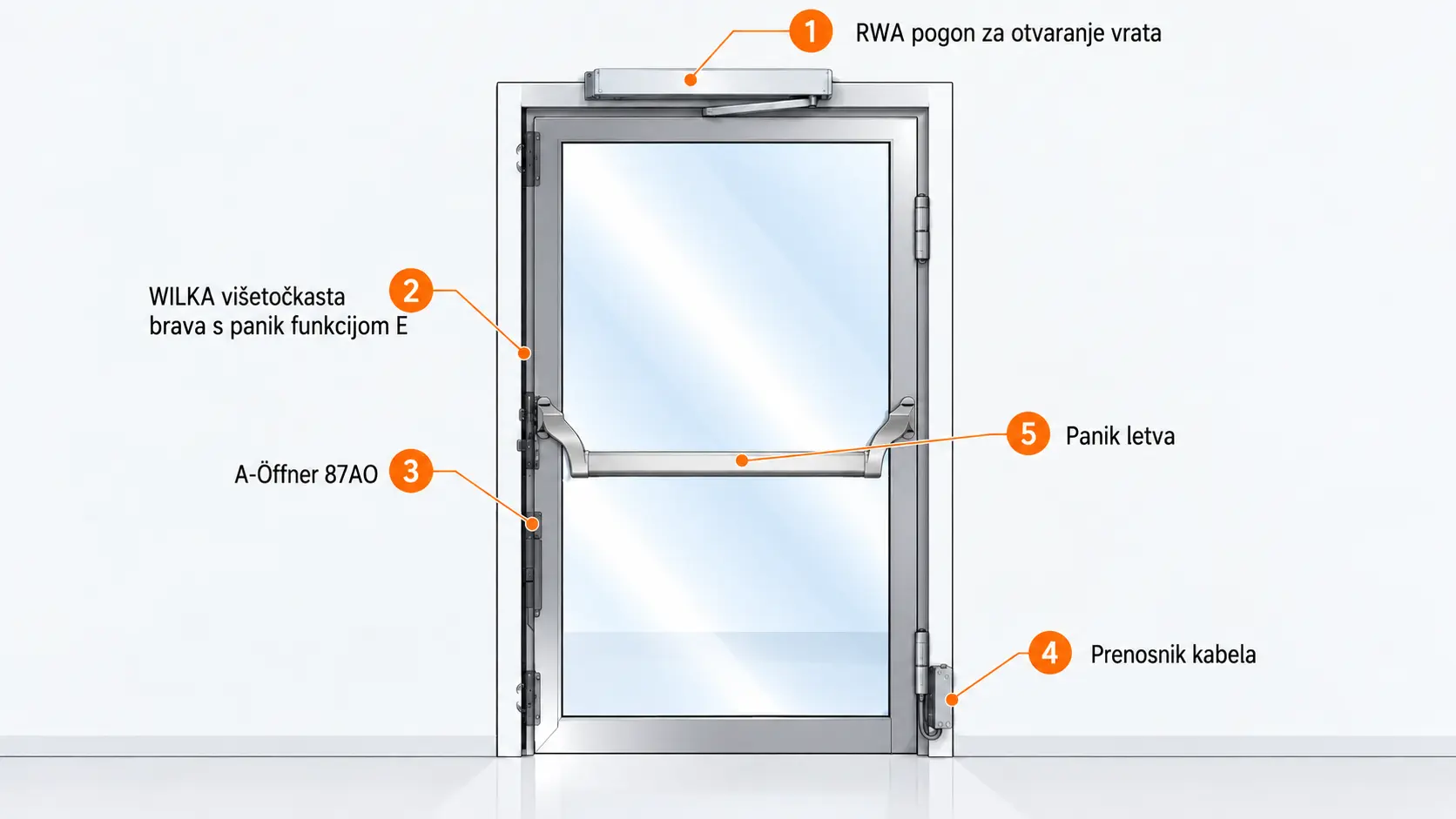

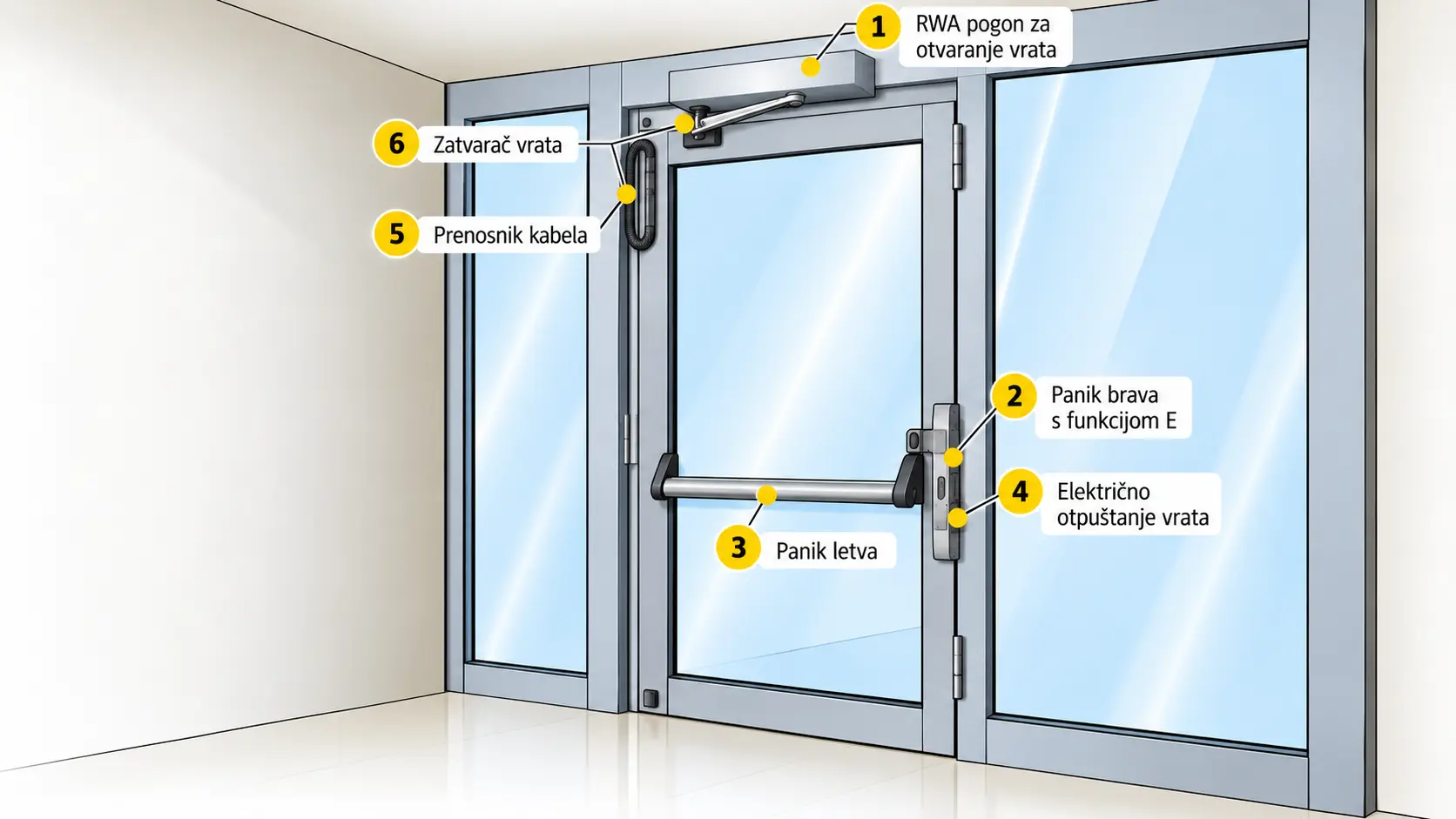

1. RWA pogon za otvaranje vrata

RWA pogon automatski otvara vrata kada ona služe kao dovodni otvor u sustavu za odvod dima i topline. SIMON PROtec PA-KL²-T razvijen je upravo za automatizirano otvaranje takvih vrata, pri čemu mehanizam ne ograničava njihovo ručno otvaranje u normalnom radu ili pri evakuaciji. Dostupne su izvedbe različite sile, ovisno o dimenzijama i težini vrata.

Proizvođač Model / varijanta Sila Važne značajke
SIMON PROtec PA-KL²-T-30 300 N 24 V DC, kut otvaranja do 122°
SIMON PROtec PA-KL²-T-50 500 N 24 V DC, kut otvaranja do 122°
SIMON PROtec PA-KL²-T-80 800 N Za zahtjevnije i teže izvedbe vrata
SIMON PROtec PA-KL²-T-K-50 500 N Kompaktna izvedba pogona



2. Panik brava s funkcijom E

Panik funkcija E omogućuje siguran izlaz iz objekta, dok s vanjske strane sprječava nekontrolirani ulazak. Sa strane evakuacije vrata se mogu otvoriti odgovarajućim panik okovom, dok se s vanjske strane pristup kontrolira ključem odnosno izvedbom vanjskog okova.

WILKA nudi različite izvedbe panik brava s funkcijom E za jednokrilna i dvokrilna vrata, kao i samozaključavajuće te višetočkaste varijante.

Proizvođač Model / varijanta Izvedba Važne značajke
WILKA 667Z Jednokrilna vrata Panik funkcija E, ALU i čelična profilna vrata
WILKA 6668 Dvokrilna vrata Panik funkcija E, ALU i čelična profilna vrata
WILKA 768Z Dvokrilna vrata Samozaključavanje, panik funkcija E
WILKA 8667 Jednokrilna vrata Višetočkasto zaključavanje, panik funkcija E



3. Panik letva

Panik letva omogućuje brzo i intuitivno otvaranje vrata u smjeru evakuacije. Ovisno o izvedbi vrata i zahtjevima objekta moguće je odabrati touchbar ili pushbar sustav te različite duljine i izvedbe za ALU, čelična i druga profilna vrata.

Model / varijanta Tip Važne značajke
EPN 2000 II Touchbar Aktivacija pritiskom po cijeloj površini
EPN 2000 III Touchbar Za protupožarna i protudimna vrata
EPN 900 IV Pushbar Kompatibilnost s elektroničkim cilindrima
EPN 950 Pushbar Kompaktna izvedba za vrlo uske ALU profile



4. Električno otpuštanje vrata

Električno otpuštanje omogućuje povezivanje vrata s RWA sustavom, kontrolom pristupa ili drugim upravljačkim sustavom. Ovisno o funkciji vrata moguće je koristiti standardni elektroprihvatnik ili izvedbu s dodatnim mogućnostima, poput trajnog mehaničkog otključavanja.

Model / varijanta Izvedba Važne značajke
A4000-A 2POL Standardni elektroprihvatnik Električno otključavanje vrata
A4010-KA 2POL Elektroprihvatnik s trajnim otključavanjem Mogućnost mehaničkog režima slobodnog prolaza



5. Prenosnik kabela

Prenosnik kabela omogućuje siguran prijenos napajanja i upravljačkih signala između dovratnika i pokretnog krila vrata. Koristi se kada su u vratima ugrađene električne brave, senzori, kontrola pristupa ili druge elektroničke komponente.

Ovisno o prostoru za ugradnju, potrebnom broju vodiča i načinu servisiranja dostupne su različite izvedbe – od fiksnih i rastavnih do kompaktnih prijenosnika za skrivenu ugradnju.

Varijanta Izvedba Važne značajke
Rastavni prijenosnik kabela Rastavna izvedba Jednostavno odvajanje krila od dovratnika
Prijenosnik struje Kontaktna izvedba Prijenos napajanja i signala
Fiksni prijenosnik kabela Trajna veza Pouzdan prijenos između krila i okvira
Minijaturni plug-in prijenosnik Kompaktna izvedba Za ograničen prostor u profilu vrata



6. Zatvarač vrata

Kod vrata koja se koriste kao dovodni otvor RWA sustava potrebno je osigurati i pouzdano samozatvaranje nakon normalnog korištenja. Odgovarajući zatvarač vrata osigurava kontrolirano i sigurno zatvaranje krila nakon prolaska.

Dostupne su nadgradne i skrivene izvedbe za različite dimenzije, težine i konstrukcije vrata.

Proizvođač Model / varijanta Izvedba Važne značajke
ECO Schulte Newton TS-61 Klizna vodilica Za zahtjevne objektne primjene
ECO Schulte Newton TS-61 G Klizna vodilica Montaža na suprotnu stranu šarki
ECO Schulte Newton TS-20 Polužna ruka Klasična nadgradna izvedba
ECO Schulte ITS-630 (3–6) Skriveni zatvarač Za velika i teška vrata, do 1400 mm / 220 kg



Kako sustav radi

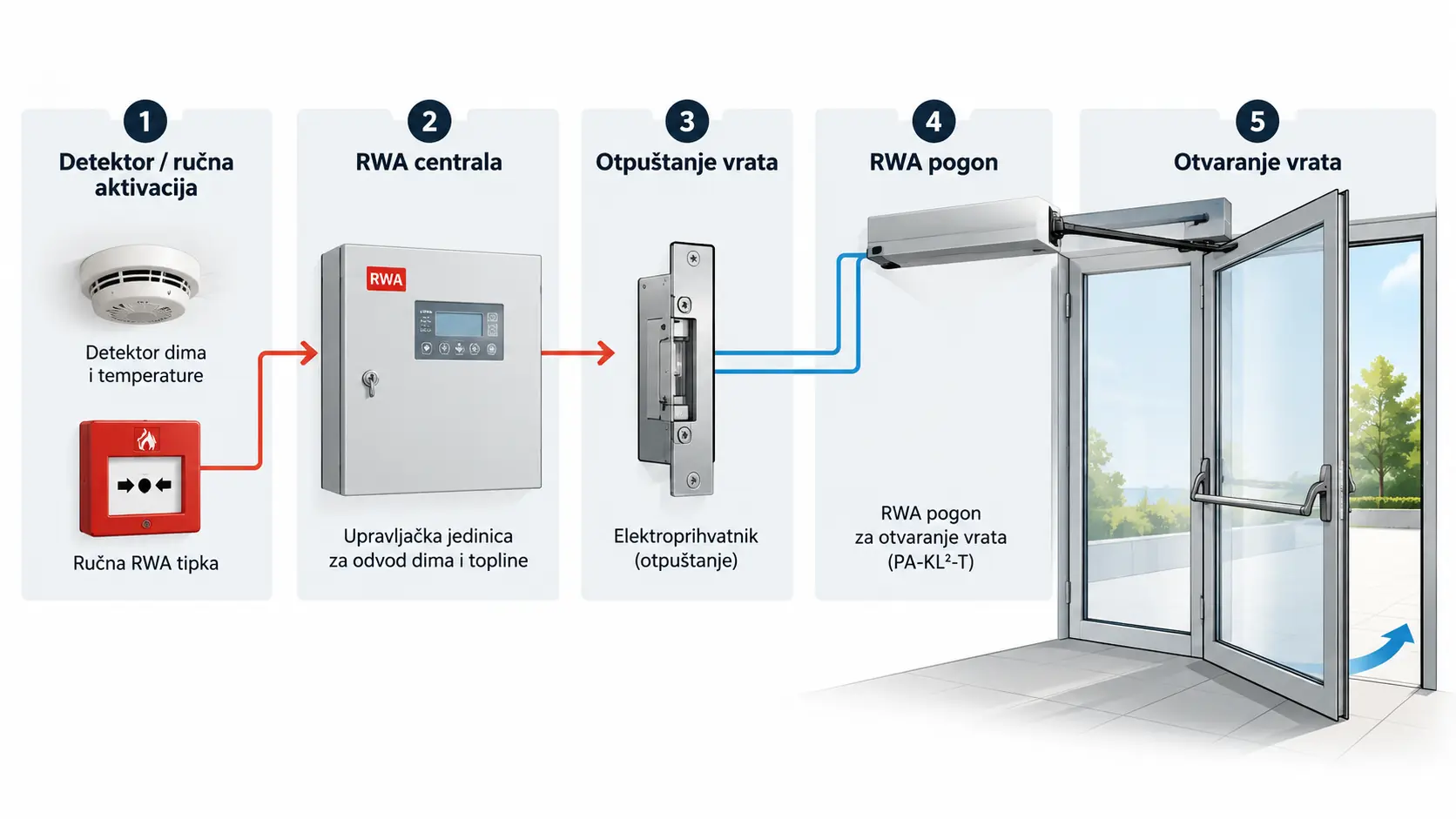

Grafički prikaz „Normalni rad – Evakuacija – Aktivacija RWA sustava” na ovo mjesto.

Normalni rad

Vrata se koriste kao standardna prolazna vrata. Panik funkcija E omogućuje kontrolirani pristup s vanjske strane, dok sa strane evakuacije ostaje omogućeno otvaranje vrata odgovarajućim panik okovom.

Evakuacija

U slučaju potrebe za evakuacijom korisnik pritiskom na panik letvu može otvoriti vrata u smjeru evakuacije bez dodatnog otključavanja.

Aktivacija RWA sustava

U slučaju požara upravljački sustav aktivira odgovarajuće komponente te RWA pogon automatski otvara vrata prema van kako bi se osigurao dovod zraka potreban za učinkovito odimljavanje objekta.

Povezivanje s RWA sustavom

Vrata su dio šireg RWA sustava koji može uključivati upravljačku centralu, ručne tipke, detektore dima i temperature te druge uređaje za aktivaciju i signalizaciju.

U slučaju aktivacije signal se prenosi prema RWA centrali, koja upravlja električnim otpuštanjem vrata i RWA pogonom. Nakon otpuštanja vrata pogon otvara krilo prema van i omogućuje potreban dovod zraka.

Trebate rješenje za svoj projekt?

Odabir odgovarajuće kombinacije brave, panik okova, RWA pogona, zatvarača i ostalih komponenti ovisi o izvedbi vrata, zahtjevima projekta i funkciji cijelog sustava.

Pošaljite nam podatke o vratima i zahtjevima objekta, a naš stručni tim pomoći će vam definirati odgovarajuće rješenje.

Pošaljite upit


Dokumentacija za projektante

Za detaljno projektiranje dostupna je tehnička dokumentacija, katalozi, upute za montažu i ostali materijali za WILKA, SIMON PROtec i druge komponente koje čine sustav vrata.

Preuzmite dokumentaciju
