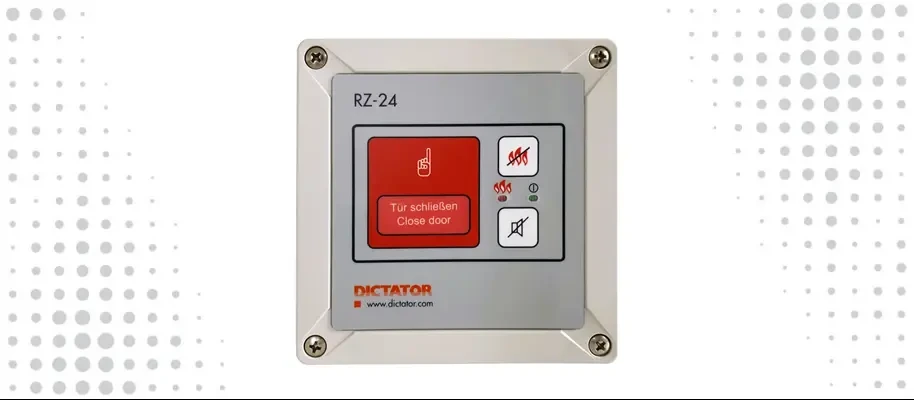

RZ-24 centrala za protupožarna vrata

Certificirana centrala s integriranim napajanjem i ručnim izbačajnim tipkalom – za pouzdano otpuštanje protupožarnih vrata u slučaju požara.

RZ-24 je napredna upravljačka centrala namijenjena sustavima zadržavanja protupožarnih i dimnonepropusnih vrata. Povezuje detektore dima i topline, elektromagnete, ručna tipkala i druge sigurnosne komponente te osigurava da se vrata drže otvorenima tijekom normalnog rada, a da se u slučaju požara automatski otpuštaju i zatvaraju.

Centrala ispunjava zahtjeve norme EN 14637 i odobrena je od nadležnog instituta za građevinsku tehniku. Zahvaljujući integriranom napajanju i ugrađenom uređaju za ručni izbačaj, RZ-24 predstavlja kompaktno, sigurno i jednostavno rješenje za širok raspon objekata.

RZ-24 s integriranim napajanjem i uređajem za izbačaj

RZ-24 se isporučuje u izvedbi s ugrađenim uređajem za napajanje i ručnim izbačajnim tipkalom. Time se dobiva:

• stabilno i sigurno napajanje detektora, elektromagneta i ostalih komponenti
• kontrola ispravnosti napajanja i signalizacija kvara
• jednostavnija instalacija – nije potreban zaseban napojni modul
• mogućnost ručnog otpuštanja vrata putem integriranog tipkala

Prednosti RZ-24 centrale

• Certificirana prema europskim zahtjevima za protupožarne sustave
• Pouzdano automatsko otpuštanje vrata pri detekciji dima ili topline
• Integrirano napajanje i ručni izbačaj u jednom kućištu
• Kontinuirani nadzor detektora, napajanja, elektromagneta i linija
• Jasna LED signalizacija stanja i alarma
• Prikladna za nove instalacije i modernizaciju postojećih sustava
• Mogućnost primjene i u sustavima s posebnim sigurnosnim zahtjevima

Kako radi RZ-24

Centrala RZ-24 stalno nadzire:

• detektore dima i/ili topline
• elektromagnete koji drže protupožarna vrata otvorenima
• ručnu tipku za izbačaj na samoj centrali i eventualna dodatna tipkala
• ispravnost napajanja i status vodova

Kada detektor registrira dim ili opasan porast temperature, RZ-24 reagira na sljedeći način:

• trenutno prekida napajanje elektromagneta
• vrata se otpuštaju i zatvaraju pod vlastitom težinom ili pomoću zatvarača
• aktivira se vizualna signalizacija alarma, a po potrebi i zvučni signal
• sustav prelazi u sigurnosni način rada do resetiranja

Tipične primjene

• Protupožarna i dimnonepropusna vrata u javnim i komercijalnim zgradama
• Evakuacijski i sigurnosni hodnici
• Škole, bolnice, muzeji, kazališta i administrativne zgrade
• Industrijski pogoni, logistički centri i skladišta
• Prostorije s povećanim rizikom od požara i potrebom za zadržavanjem otvorenih vrata

Tehničke značajke (sažetak)

• Ulazni napon: 85–265 V AC, 50/60 Hz
• Izlazni napon: 24 V DC (±5 %), maksimalno opterećenje do 0,9 A
• Integrirana nadstrujna zaštita napajanja – isključivanje pri preopterećenju
• Potencijalno slobodan kontakt za daljnju dojavu alarma ili upravljanje drugim sustavima
• Ugrađena zvučna signalizacija (sirena) s mogućnošću isključivanja
• LED indikatori za načine rada (npr. napajanje, alarm, kvar)
• Zaštita kućišta: do IP64 (pri uporabi odgovarajućih kabelskih uvodnica)
• Radni temperaturni raspon: približno od −25 °C do +40 °C
• Kompaktno kućište od plastike, s mogućnošću izvedbi u većem kućištu za dodatne komponente

Sigurnosne funkcije

• Nadzor detektora dima/topline i linija
• Nadzor napajanja i automatska reakcija na kvar
• Mogućnost integracije u nadređene sustave dojave ili upravljanja
• Pogodna za uporabu u sustavima zadržavanja vrata s posebnim sigurnosnim zahtjevima

Kompatibilne komponente

• Elektromagneti i sidrene ploče za zadržavanje vrata otvorenima
• Detektori dima i/ili topline
• Dodatna ručna tipkala za otpuštanje vrata
• Pribor za montažu i proširenje sustava

Za pravilno dimenzioniranje sustava i odabir odgovarajuće konfiguracije RZ-24 centrale, preporučuje se dostaviti podatke o objektu, broju vrata i željenoj logici rada kako bismo mogli predložiti optimalno rješenje.
