REŠITVE ZAVrata s panično funkcijo E in RWA motorjem
Varna evakuacija in samodejno odpiranje enokrilnih vrat kot del RWA sistema
Rešitev je namenjena enokrilnim vratom in povezuje varno evakuacijo s samodejnim odpiranjem vrat ob aktivaciji RWA sistema. Panična funkcija E omogoča odpiranje vrat z evakuacijske strani v vsakem trenutku, medtem ko je dostop z zunanje strani nadzorovan. V kombinaciji z ustrezno WILKA večtočkovno ključavnico, A-Öffnerjem in RWA pogonom se lahko vrata samodejno odklenejo in odprejo, s čimer se zagotovi dovod zraka, potreben za odvod dima in toplote.

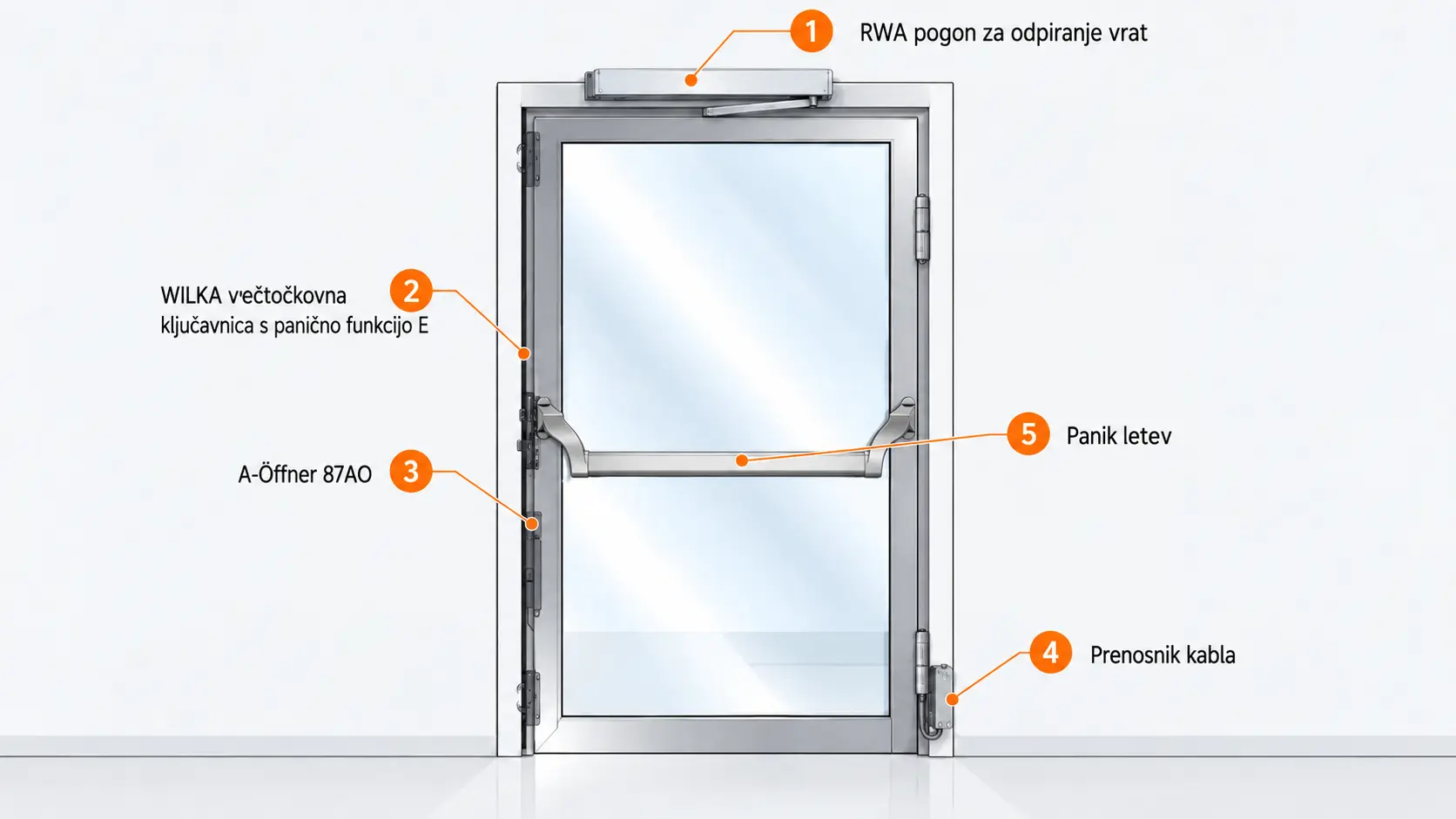

Prikazana rešitev predstavlja sistem za enokrilna vrata. Izbira posameznih komponent je odvisna od dimenzij in konstrukcije vrat ter zahtev konkretnega projekta.

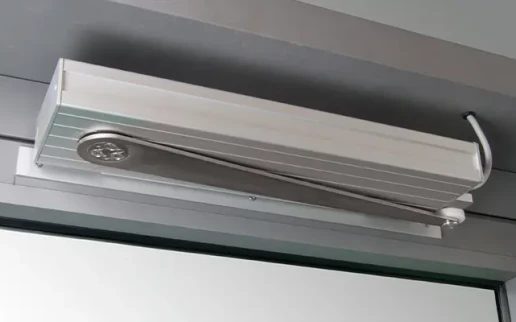

1. RWA pogon za odpiranje vrat
RWA pogon samodejno odpira enokrilna vrata, kadar ta služijo kot dovodna odprtina v sistemu za odvod dima in toplote. SIMON PROtec PA-KL²-T je razvit za avtomatizirano odpiranje takšnih vrat, pri čemer mehanizem omogoča normalno ročno uporabo vrat in odpiranje v smeri evakuacije.
Na voljo so izvedbe z različnimi silami, odvisno od dimenzij, teže in konstrukcije vratnega krila.
| Proizvajalec | Model / različica | Sila | Pomembne značilnosti |
|---|---|---|---|
| SIMON PROtec | PA-KL²-T-30 | 300 N | 24 V DC, kot odpiranja do 122° |
| SIMON PROtec | PA-KL²-T-50 | 500 N | 24 V DC, kot odpiranja do 122° |
| SIMON PROtec | PA-KL²-T-80 | 800 N | Za zahtevnejše in težje izvedbe vrat |
| SIMON PROtec | PA-KL²-T-K-50 | 500 N | Kompaktna izvedba pogona |

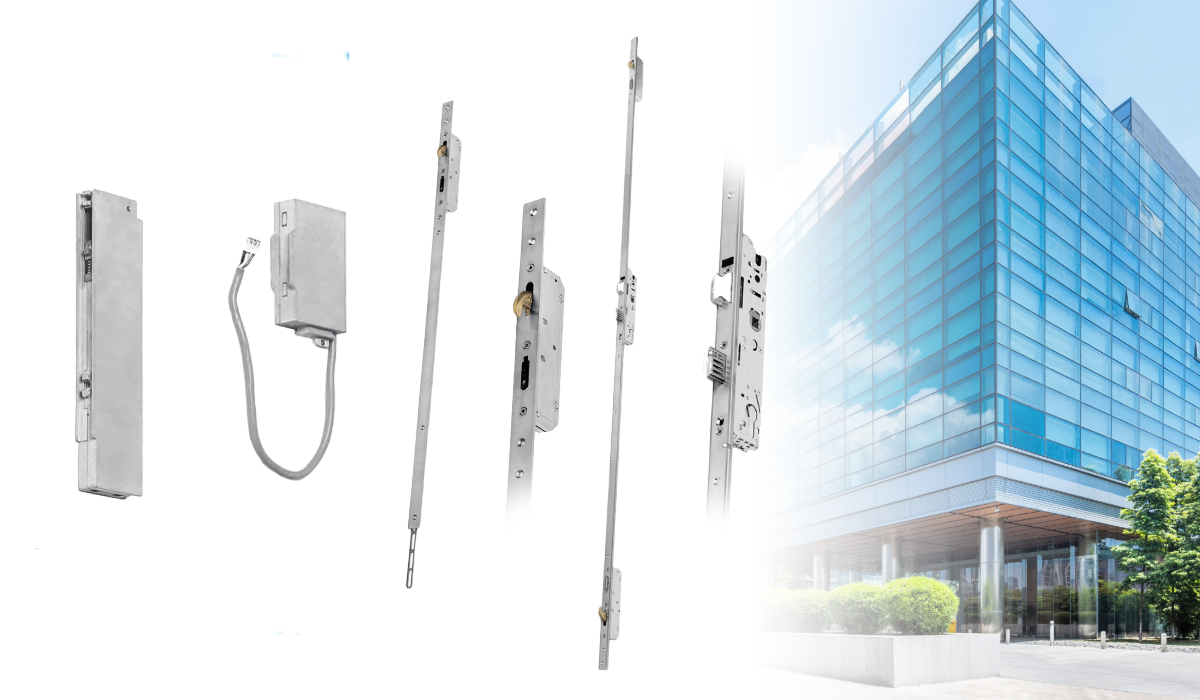

2. WILKA večtočkovna ključavnica s panično funkcijo E
Za to rešitev se uporabljajo večtočkovne ključavnice WILKA serije 8000 s panično funkcijo E. Funkcija E omogoča varen izhod z evakuacijske strani, medtem ko je dostop z zunanje strani nadzorovan.
Za enokrilna vrata se v tej konfiguraciji uporabljata modela 8667 in 8767. Glede na zahteve projekta je mogoče uporabiti večtočkovno zaklepanje s ključem ali samozaklepno izvedbo.
| Proizvajalec | Model | Izvedba | Pomembne značilnosti |
|---|---|---|---|
| WILKA | 8667 | Večtočkovna ključavnica s ključem | Panična funkcija E, serija 8000 |
| WILKA | 8767 | Samozaklepna večtočkovna ključavnica | Panična funkcija E, možnost električnega odklepanja |
3. A-Öffner 87AO
WILKA A-Öffner 87AO omogoča električno odklepanje ustrezne samozaklepne večtočkovne ključavnice. V tej konfiguraciji je njegova naloga odkleniti vrata, preden RWA pogon začne samodejno odpirati vratno krilo.
A-Öffner je integriran v sistem zaklepanja vrat in omogoča povezavo ključavnice s krmilnim sistemom. Po prejemu signala se zaklepni elementi umaknejo, vrata pa se lahko nato samodejno odprejo s pomočjo RWA pogona.
| Proizvajalec | Model | Izvedba | Pomembne značilnosti |
|---|---|---|---|
| WILKA | 87AO | A-Öffner | Električno odklepanje večtočkovnega sistema zaklepanja |
4. Prenosnik kabla
Prenosnik kabla omogoča varen prenos napajanja in krmilnih signalov med podbojem in premičnim vratnim krilom. Potreben je za povezavo električnih komponent, vgrajenih v vratno krilo, s krmilnim sistemom objekta.
Glede na konstrukcijo vrat, razpoložljivi prostor in način servisiranja se lahko uporabljajo različne izvedbe prenosnikov kabla.
| Različica | Izvedba | Pomembne značilnosti |
|---|---|---|
| Ločljivi prenosnik kabla | Ločljiva izvedba | Omogoča preprosto ločitev vratnega krila od podboja |
| Fiksni prenosnik kabla | Trajna povezava | Zanesljiv prenos napajanja in krmilnih signalov |
| Kompaktni prenosnik kabla | Skrita izvedba | Za omejen prostor v profilu vrat |
5. Panik letev
Panik letev omogoča hitro in intuitivno odpiranje vrat v smeri evakuacije. Uporabnik lahko s pritiskom na panik letev odpre vrata brez predhodnega poznavanja načina delovanja sistema zaklepanja.
Za to konfiguracijo se lahko uporabi ustrezna panik letev, namenjena evropskemu trgu in usklajena z uporabo na evakuacijskih vratih. Izbira konkretne izvedbe je odvisna od profila vrat, dimenzij vratnega krila in konfiguracije WILKA ključavnice.
| Različica | Tip | Pomembne značilnosti |
|---|---|---|
| Panik letev za evakuacijska vrata | Pushbar / Touchbar | Odpiranje s pritiskom v smeri evakuacije |
| Izvedba za profilna vrata | Glede na konfiguracijo vrat | Uskladitev z WILKA ključavnico in konstrukcijo vrat |
Kako sistem deluje
Običajno delovanje
Vrata delujejo kot običajna vhodna in evakuacijska vrata. Panična funkcija E omogoča varen izhod z evakuacijske strani, medtem ko je dostop z zunanje strani nadzorovan.
Evakuacija
V primeru evakuacije uporabnik aktivira panik letev in vrata odpre navzven, v smeri evakuacije. Za izhod ni potrebno dodatno odklepanje.
Aktivacija RWA sistema
Ko RWA sistem prejme signal za aktivacijo, pri konfiguraciji s samozaklepno ključavnico A-Öffner 87AO najprej električno odklene večtočkovno ključavnico. Po odklepanju RWA pogon prevzame vratno krilo in vrata samodejno odpre navzven.
Odprta vrata nato zagotavljajo dovod zraka, potreben za učinkovito delovanje sistema za odvod dima in toplote.
Povezava z RWA sistemom
Vrata predstavljajo končni izvršilni element širšega RWA sistema. Signal za aktivacijo lahko pride iz RWA centrale, sistema za javljanje požara ali ustreznega ročnega elementa za aktivacijo.
Ob aktivaciji sistem najprej omogoči odklepanje vrat, nato pa RWA pogon samodejno odpre vratno krilo navzven. Tako se zagotovi potreben dovod zraka za funkcijo naravnega odvoda dima iz objekta.
Potrebujete rešitev za svoj projekt?
Izbira ustrezne kombinacije WILKA ključavnice, A-Öffnerja, panik okovja, prenosnika kabla in RWA pogona je odvisna od dimenzij in konstrukcije enokrilnih vrat, zahtev projekta ter funkcije evakuacijskega in RWA sistema.
Pošljite nam podatke o vratih in zahtevah projekta, naša strokovna ekipa pa vam bo pomagala določiti ustrezno konfiguracijo sistema.
